映泰B760A SILVER 主板供电用料介绍
2023-01-12
在看完之前的主板本身各项扩充插槽以及后方 I/O 接口后，接下来带大家看看内部的供电用料以及各种小组件等，B760A SILVER 有着 16+1 相 Dr.MOS 供电，16 相负责 CPU Vcore (处理器工作电压)另 1 相负责 VGT。

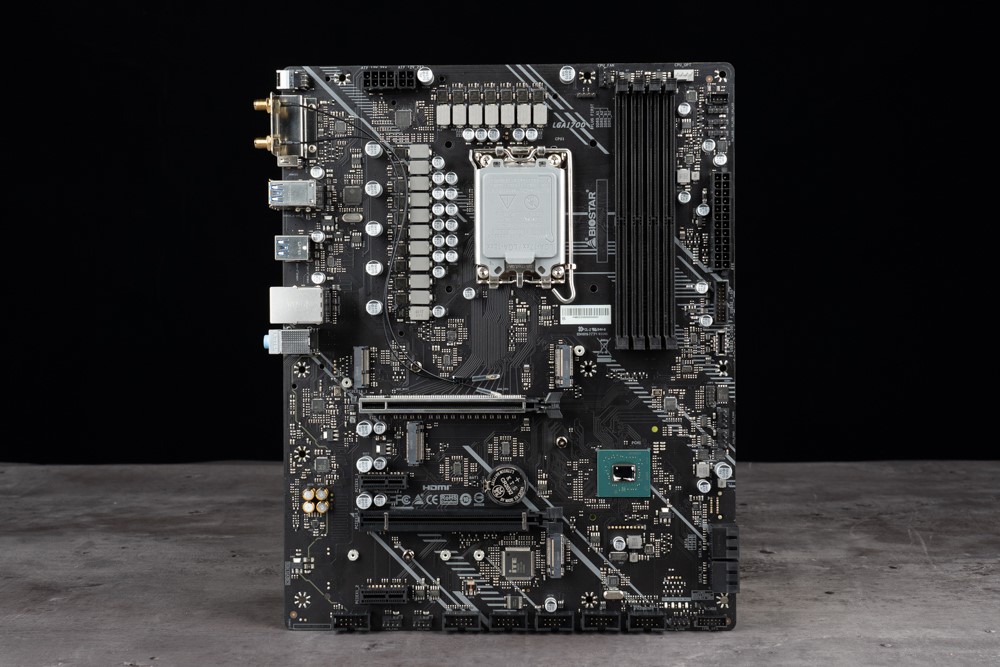

∆ 主板 PCB 全貌。

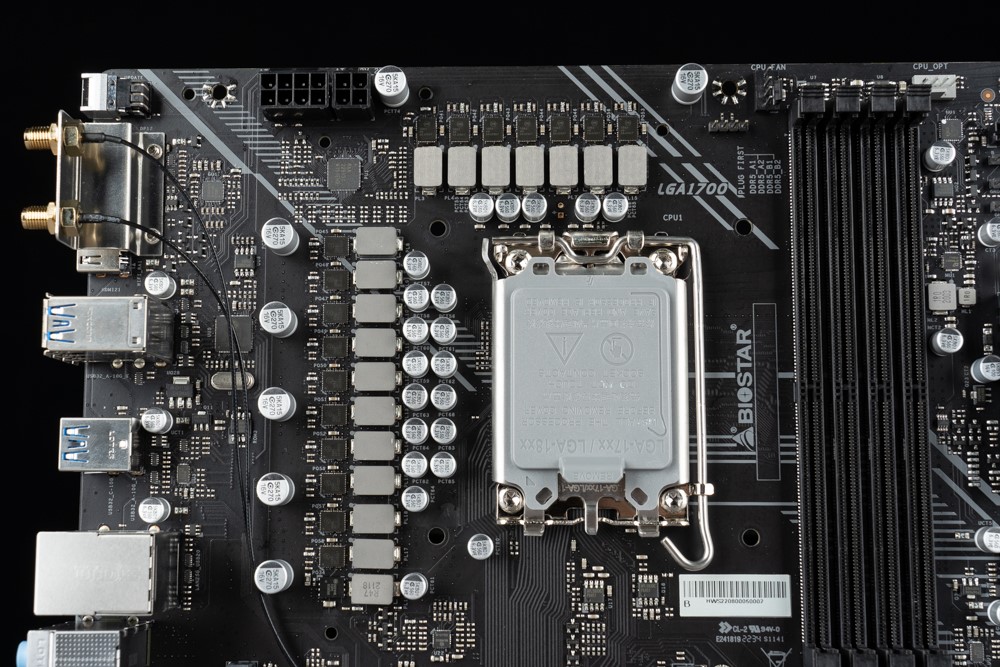

∆ 16+1 相 70A Dr.MOS 供电。

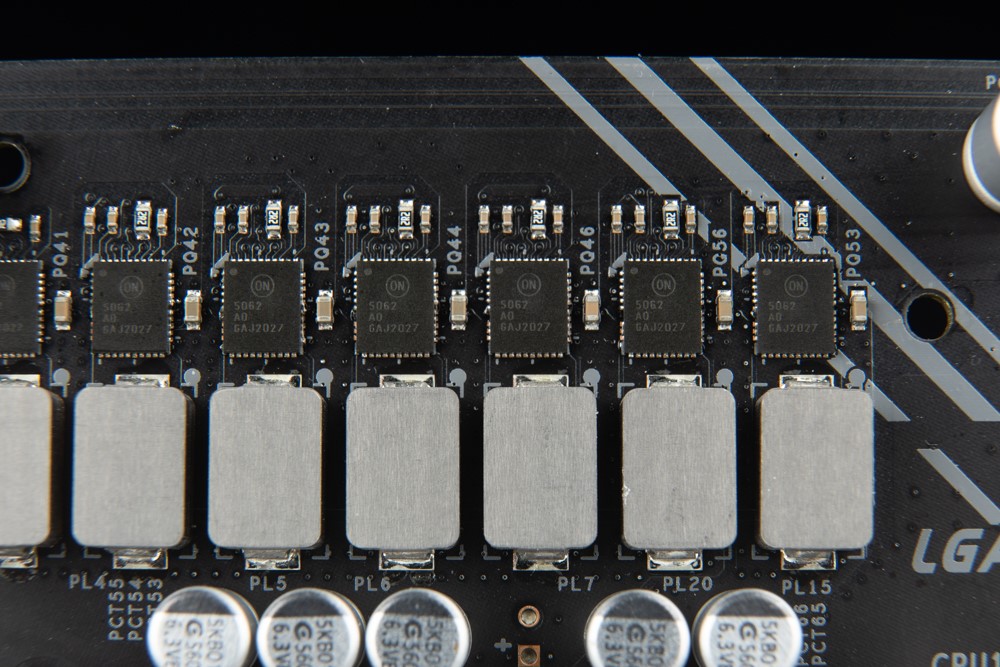

∆ 16 相 onsemi GAJ2027 Dr.MOS。

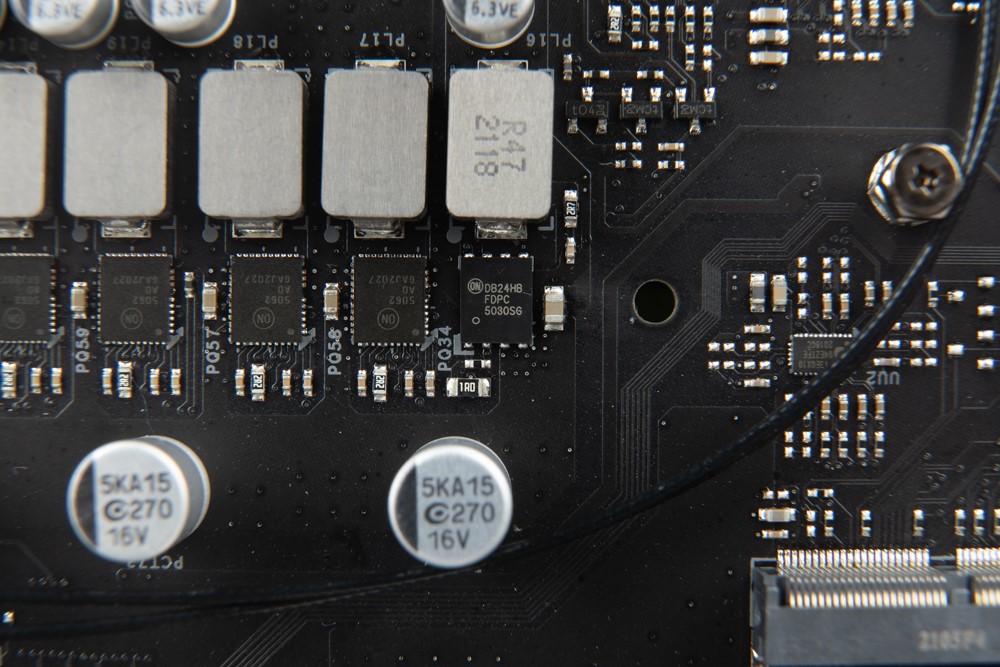

∆ 1 相 onsemi FDPC5030SG 70A Dr.MOS。

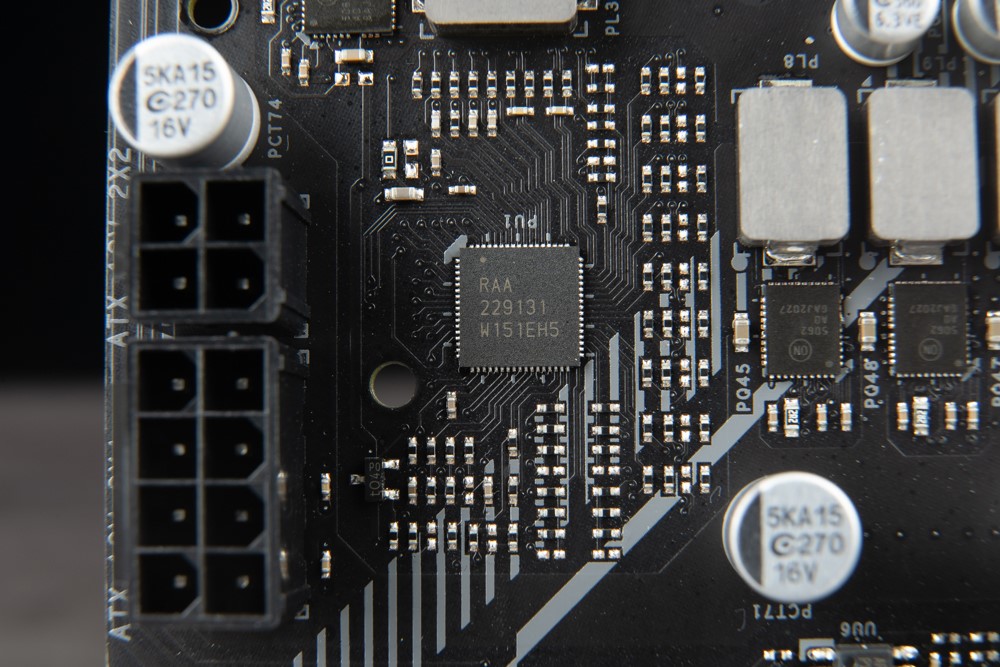

∆ Renesas RAA 229131 为 Digital PWM 控制器。

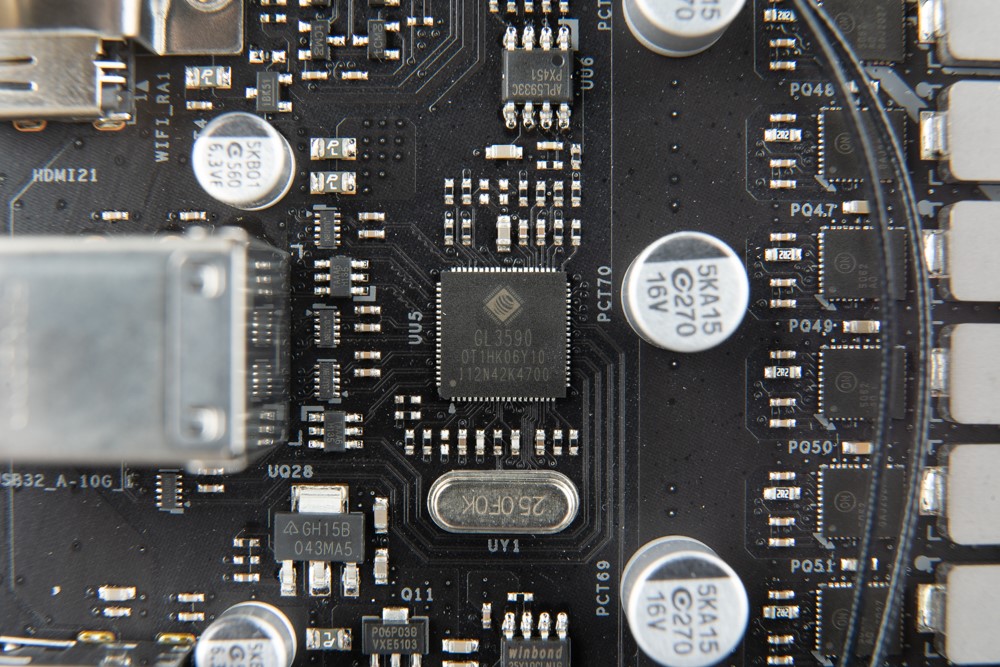

∆ GENESYS GL3590 USB HUB 芯片。

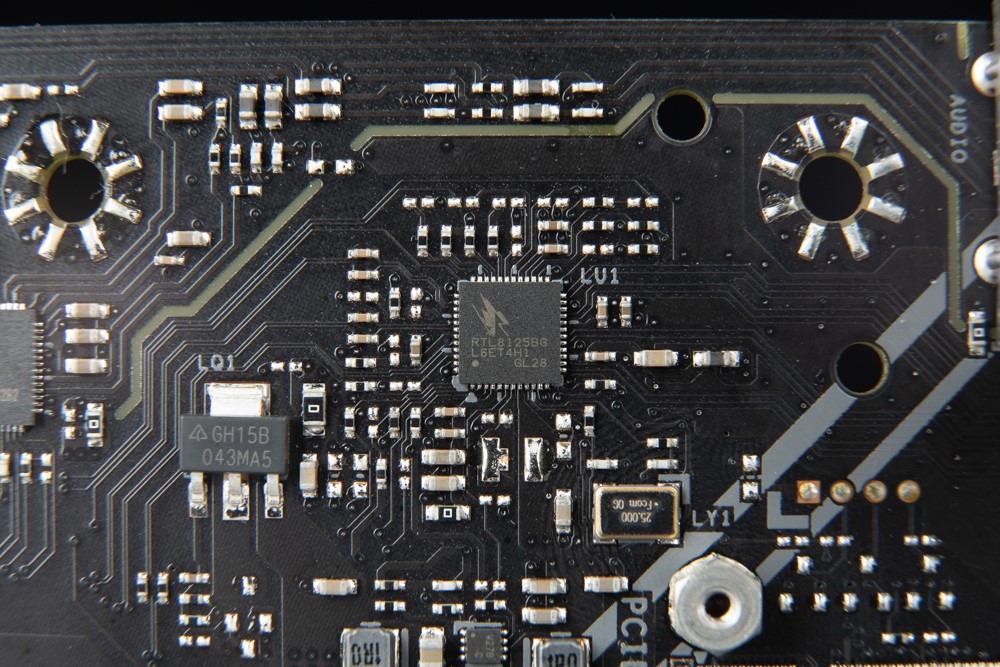

∆ Realtek RTL8125B 2.5GbE LAN 芯片。

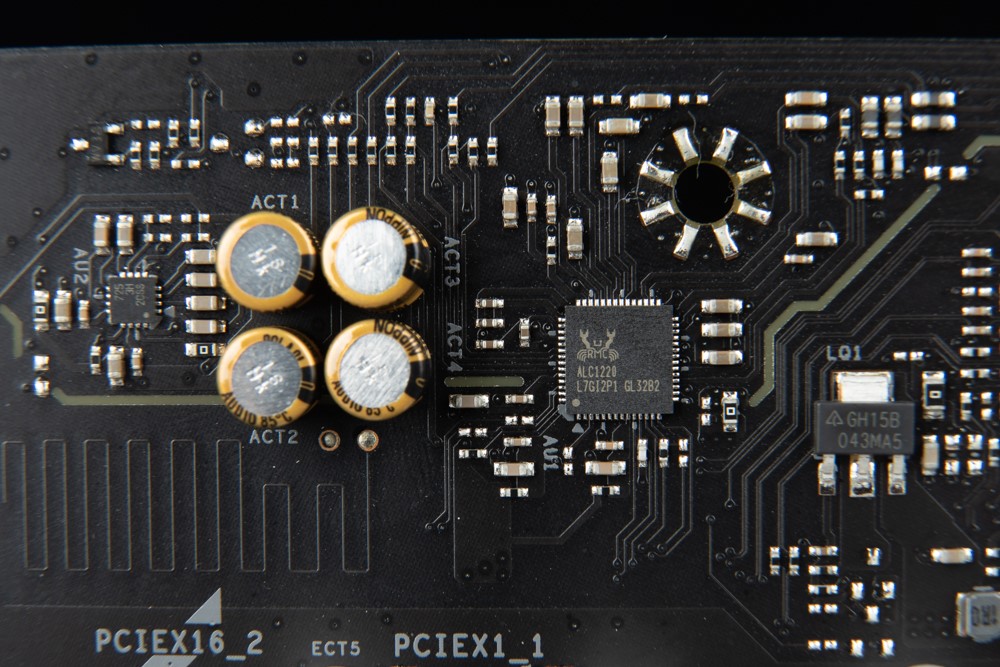

∆ Realtek ALC1220 7.1 声道音效芯片，搭配高质量日系音效电容。

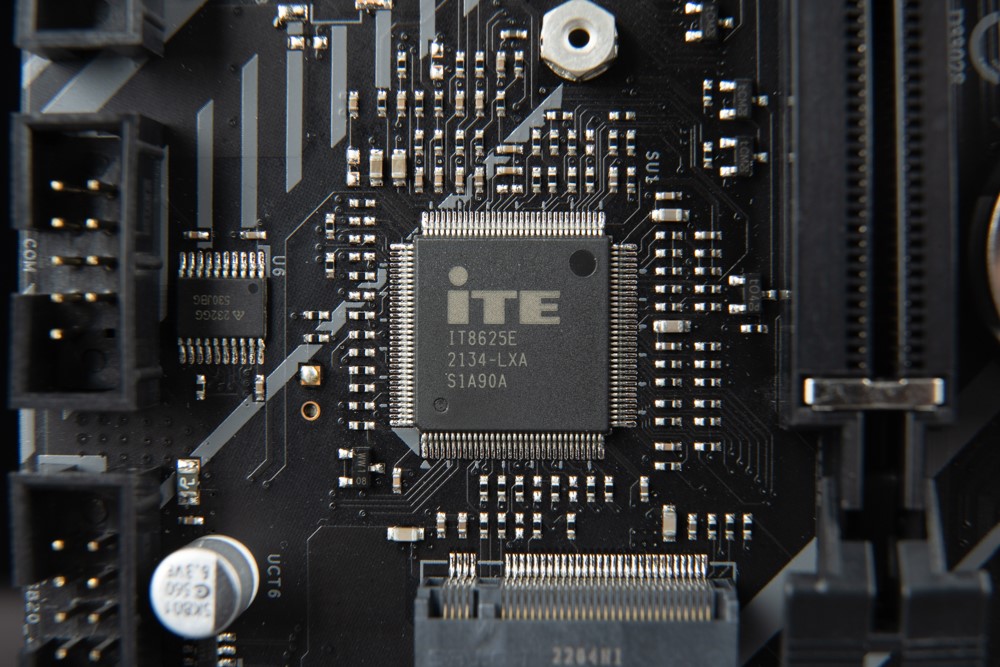

∆ iTE IT8625E (Super I/O) 环控芯片，主要用于温度测量、风扇转速控制、监控系统电压。
∆ P13EQX16 ReDriver。

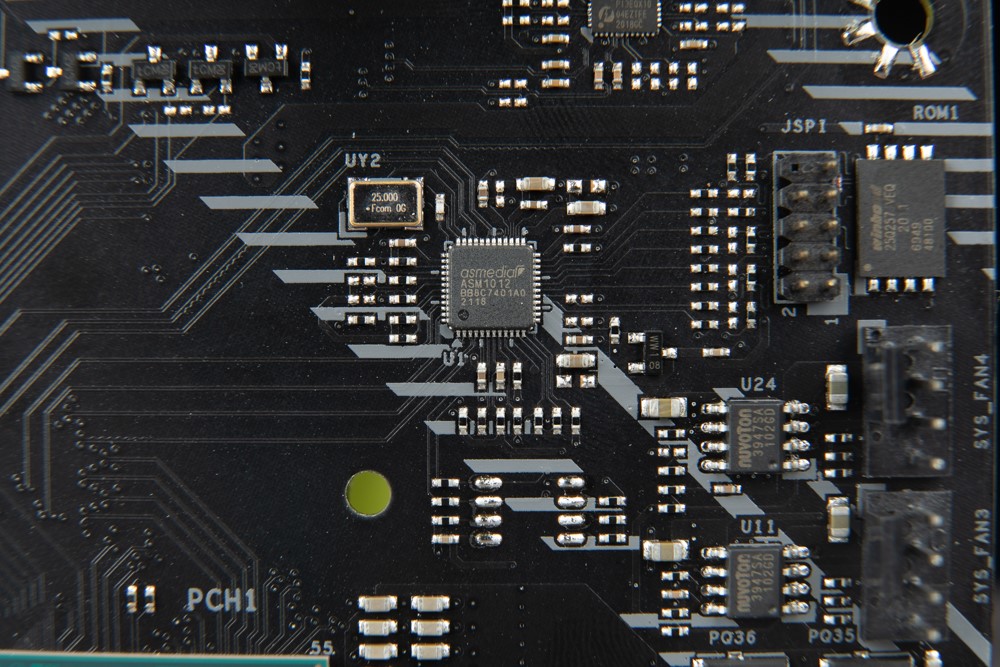

∆ ASMEDIA ASM1012 为 SMART BIOS UPDATE 芯片。

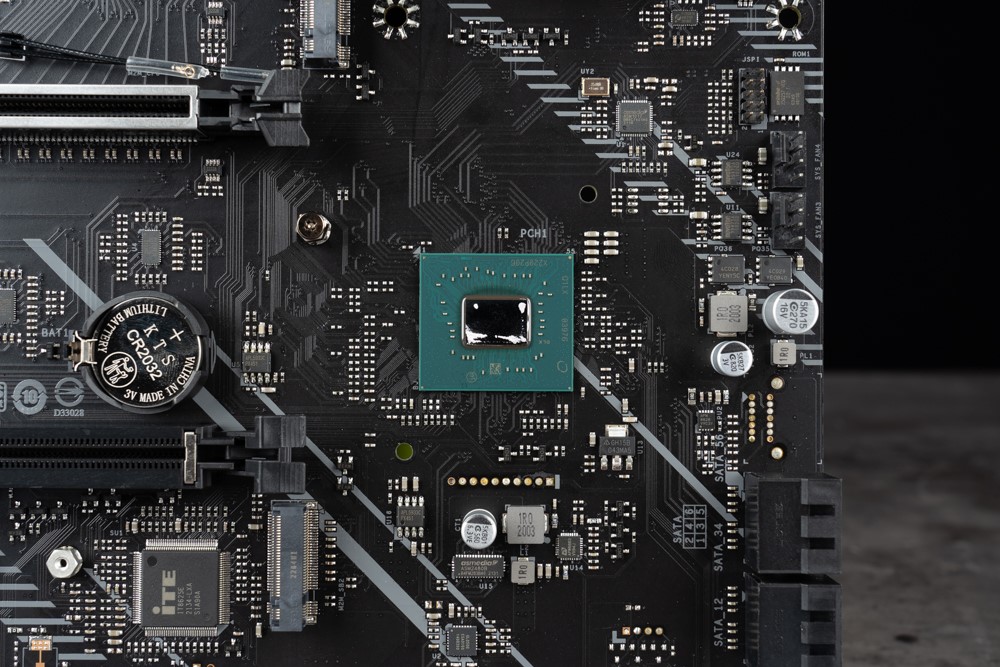

∆ B760 PCH 芯片组。

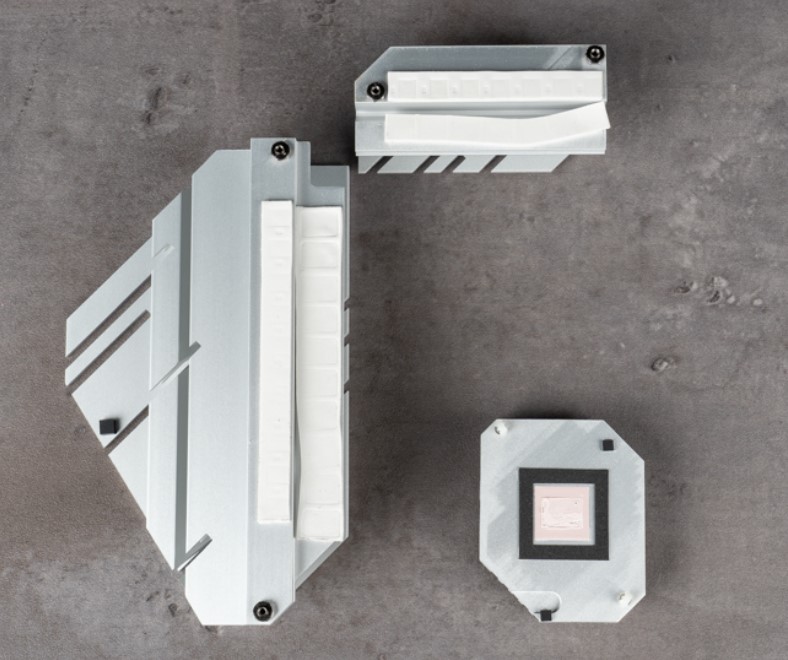

∆ 主板供电以及 PCH 散热装甲。
∆ 主板配件提供四条 SATA 线材以及一个 DVD 软件驱动光盘，还有主板的I/O挡片。
