BIOSTAR映泰面对Intel 推出代号 Alder Lake 的第 12 代 Core 处理器，同时发表搭载该处理器的主机版Z690 VALKYRIE、Z690A VALKYRIE与Z690GTA，为主流与高阶的主机板定位，映泰主板明确产品定位之下，由VALKYRIE系列扛起高阶产品应对，Z690 VALKYRIE主机板，名为女武神的称号，搭配20 相 Teamed Power Stage 与105A Dr. MOS设计，给予玩家强悍的处理器效能幷同时支援DDR5和PCIe 5.0，在用料上其主板使用PCB 8层板与高达2Oz的铜箔，还用了全铝散热片与独立风扇，规格比上一代女武神更加出色，不管是在份量上与诚意上，BIOSTAR Z690 VALKYRIE 这张新一代旗舰主板其性价绝对能让玩家再香一波。

BIOSTAR Z690 VALKYRIE规格:

处理器支援：12th Generation Intel® Core™ i9/ i7/ i5/ i3 processors

处理器脚位：LGA1700

CPU 供电相：20相 供电

晶片组：INTEL Z690

记忆体：4 x DIMM, MAX 128GB, DDR5 5600+（OC）MHz

内显输出：2x HDMI Port (2.0/1.4), 2x DP Port (1.4/1.2)

扩充插槽：2 x PCIe 5.0 x16（x16, x8 mode）、1 x PCIe 4.0 x16（x4 mode）

储存接口：4x M.2 插槽 and 8x SATA (6Gb/s) 接口

网路：Realtek® RTL8125B  2.5GbE

无线：Intel Wi-Fi 6E、蓝牙v5.0

音讯：7.1 Channels ALC1220, 1x SPDIF 输出

USB接口：2x USB 3.2 (Gen2x2) Type-C（1个需扩充）、9 x USB 3.2 Gen2（2个需扩充）、4 x USB 2.0（4 个需扩充）

主板尺寸: ATX(305 mm x 244 mm)

外盒正面使用金属质感的LOGO突显VALKYRIE高贵的质感。

外盒背面，标示Z690 VALKYRIE 支援DDR5与PCIe 5.0

这次我将抢先介绍BIOSTAR Z690 VALKYRIE，让我们一同揭开新一代女武神的面纱:

映泰主机板主要以VALKYRIE做为INTEL平台的高阶主机板系列，因此 Z690做为旗舰型主板有着满满的诚意与极佳性价比，VALKYRIE女武神旗舰在效能与扩充性都给予玩家不同以往的体验。

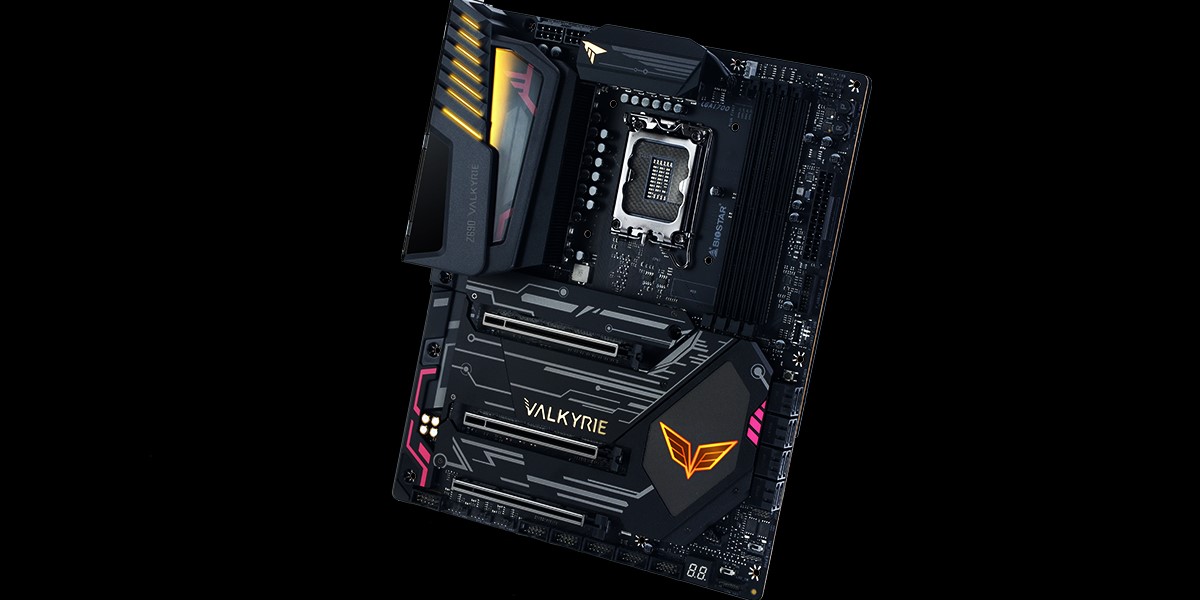

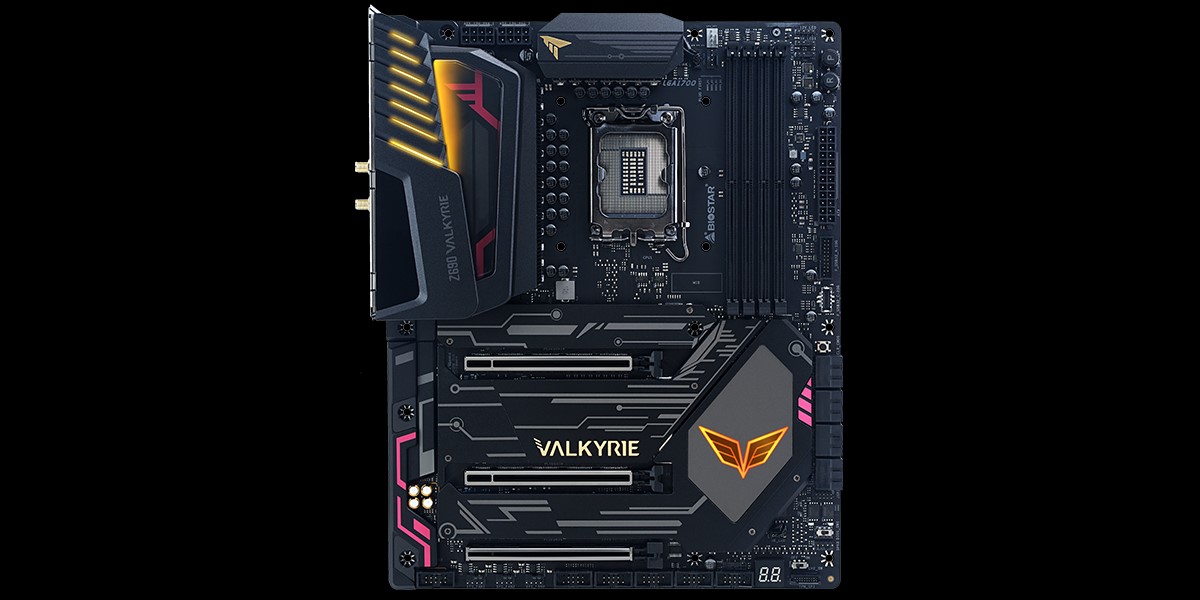

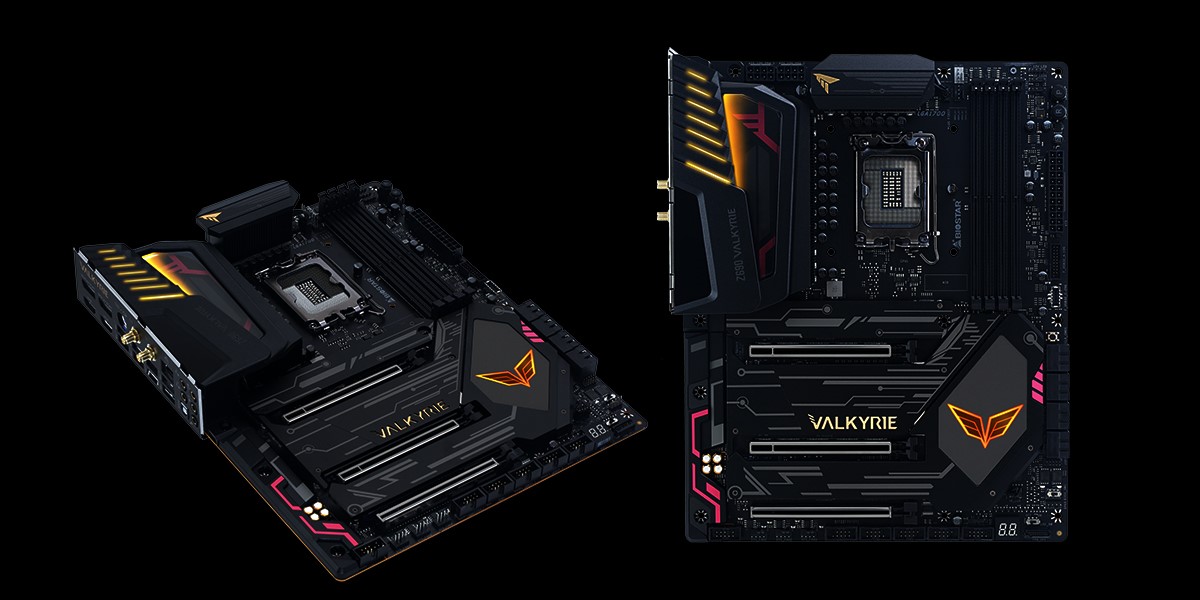

Z690 VALKYRIE主板正面

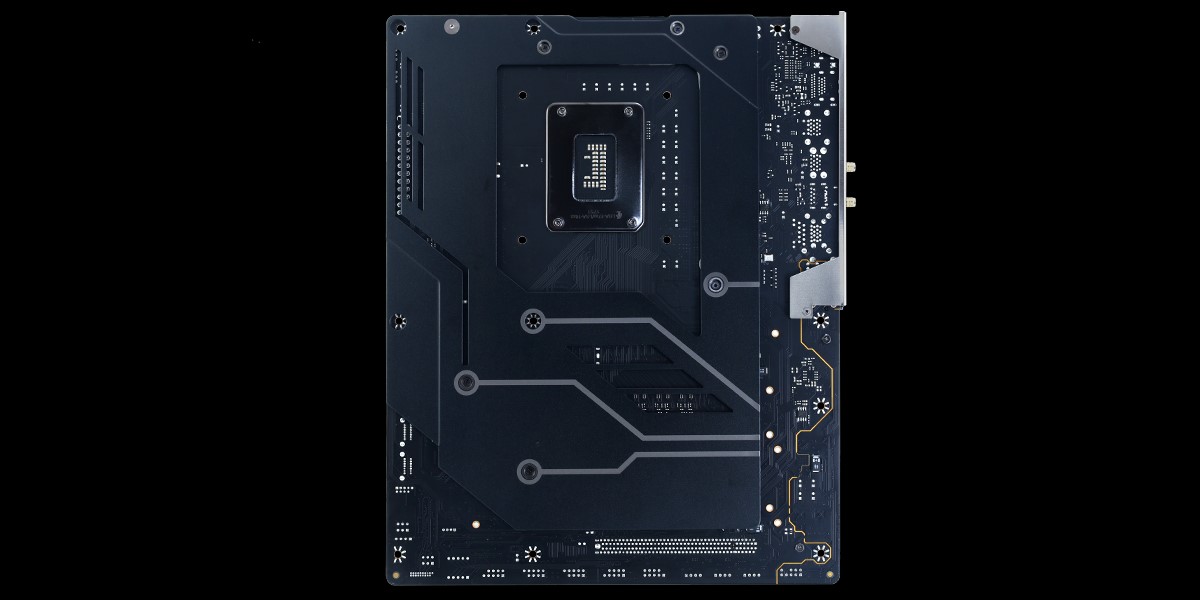

Z690 VALKYRIE主板背面

Z690 VALKYRIE为映泰 Z690最高阶的板子，搭载 20相电源 与DIGITAL PWM 可提高系统效率与提供稳定的电压输出，配合105A Dr. Mos与2万小时的固态电容为INTEL ALDER LAKE 系列CPU提供最稳定与耐用的供电与效能。

Z690 VALKYRIE 4DIMM DDR5

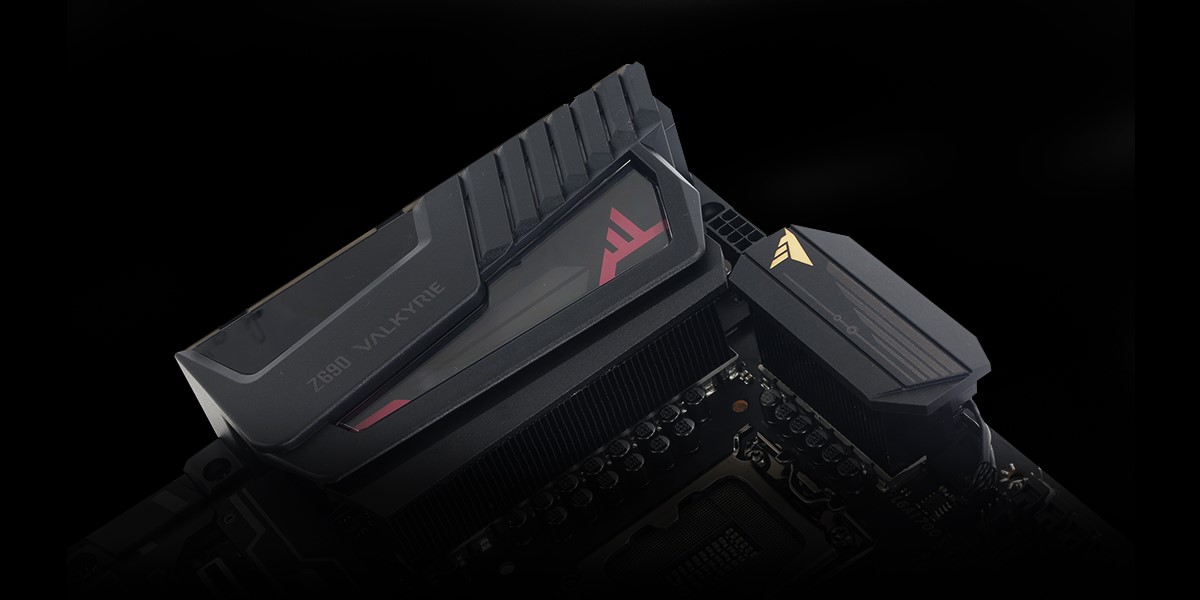

Z690 VALKYRIE主板鳍片式散热器结合主动散热和全铜底座。

Z690 VALKYRIE支援DDR5能够在 4DIMM上运行高达 128GB 内存，其最高速可达 5600+Mhz，并凭借 PCIe 5.0功能，Z690 VALKYRIE 在效能和技术上均优于竞争对手，此外，VALKYRIE系列主板采用鳍片式散热器结合主动散热和全铜底座和金属背板设计，可提高电源效率，降低整体温度29.1%，延长主机板的使用寿命。

Z690 VALKYRIE主板拥有强大可扩充性。

Z690 VALKYRIE 系列专为追求效能的玩家而设计，在存储方面，VALKYRIE 系列采用卓越的 PCIe M.2 4.0 技术，提供最高 64Gb/s 传输效率与最多 8 个 SATA 6Gb/s 的连接接口。 CPU OPT 接头、A.I FAN 和 BIOS EZ 模式等附加功能为 VALKYRIE 系列主板提供了灵活性和扩充性，并在后I/O则提供有 7 个 USB 3.2 (Gen 2x2)，以及1 个 USB 3.2 (Gen2x2) Type-C 等连接接口，网路同样升级成 2.5GbE LAN + Wi-Fi 6E 的组合，音效提供 7.1 Channels  ALC1220, 1x SPDIF光纤音效输出以实现快速安装和系统管理。能够让玩家轻易打造出完美电脑。

Z690 VALKYRIE主板 CPU 20相PWM。

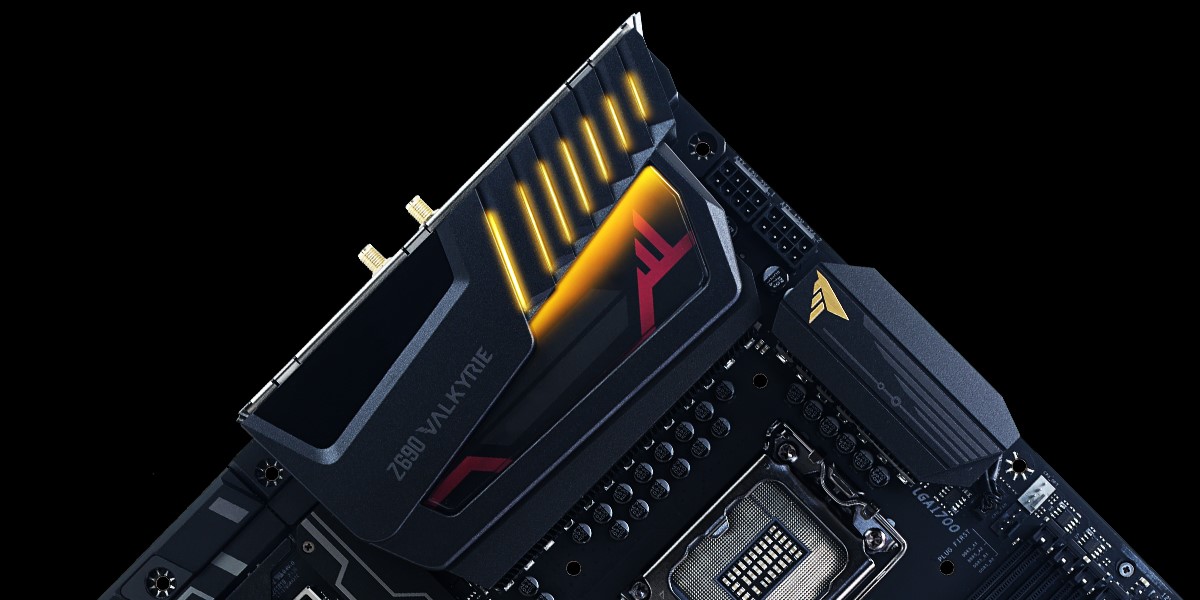

Z690 VALKYRIE有着 20 相 PWM 与 CPU 8+8 pin 供电，与上一代同样黑金配色的主机板，搭配鳍片式散热与额外的主动式风扇、I/O 外壳与 PCH 散热片。除了采用桃红色点缀也而外搭载RGB显色灯饰，在开启电源之后象征VALKYRIE的羽翼透着金光让主板看似更骚包；主板背面也同样维持上一代的设计有着矩阵造型点缀的散热片，让主板更加有份量与质感。

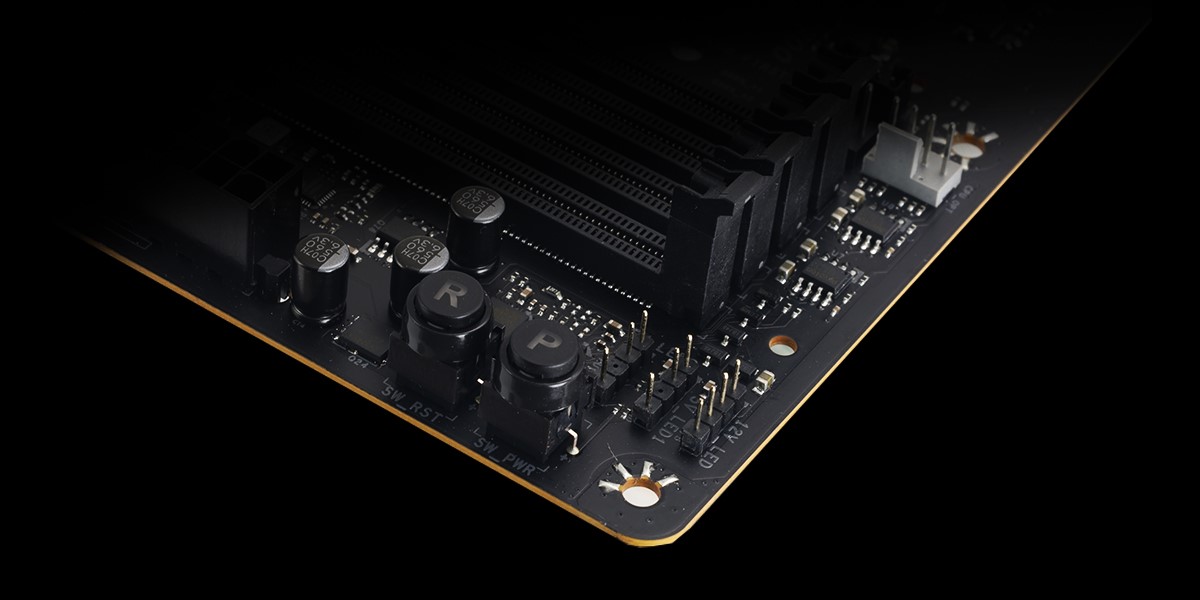

主机板右上角区域，除了 4 DIMM DDR5 记忆体插槽外，还有着 ATX 24-pin 供电、USB 3.2 Gen 2 与 USB 3.2 Gen 2X2 Type C 扩充座；以及 ARGB、RGB 针脚 与 CPU FAN 插座等。

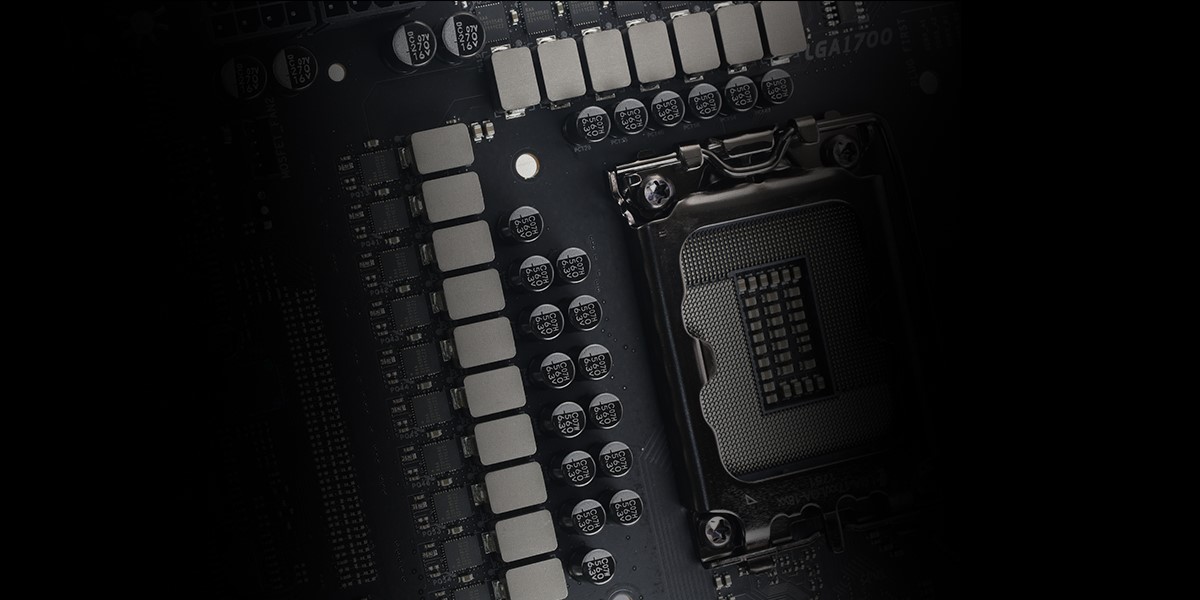

CPU LGA1700脚位与周围的 20 相供电，幷以鳍片式散热与主动式风扇压制温度，而 I/O 外壳上则有着VALKYRIE经典设计与产品型号印刷；CPU 供电则是 8+8 pin 输入。

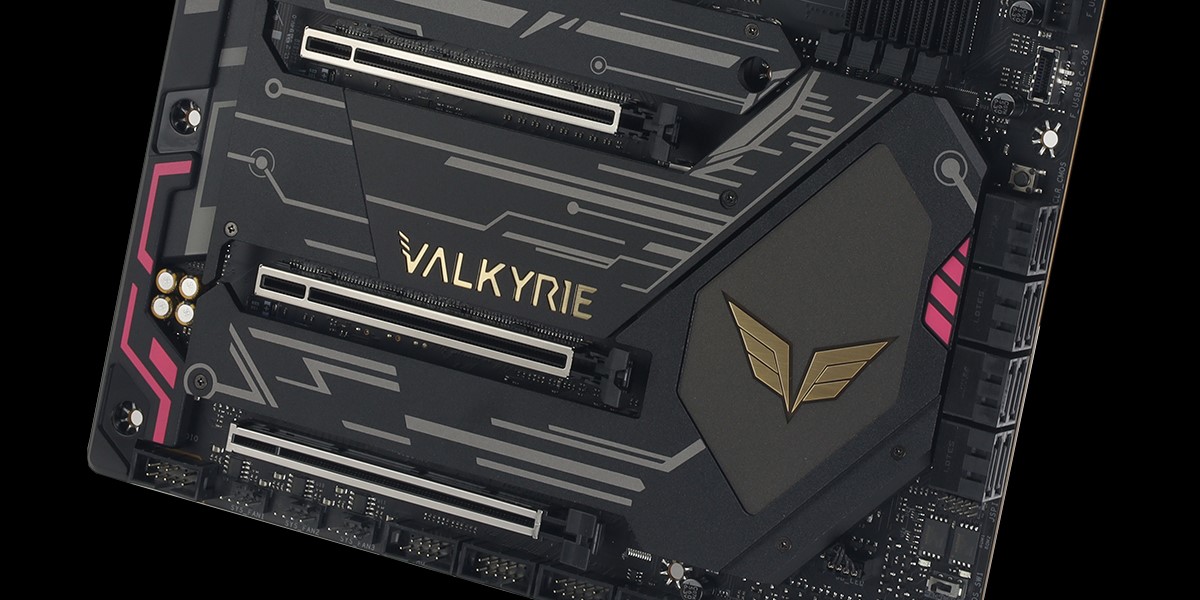

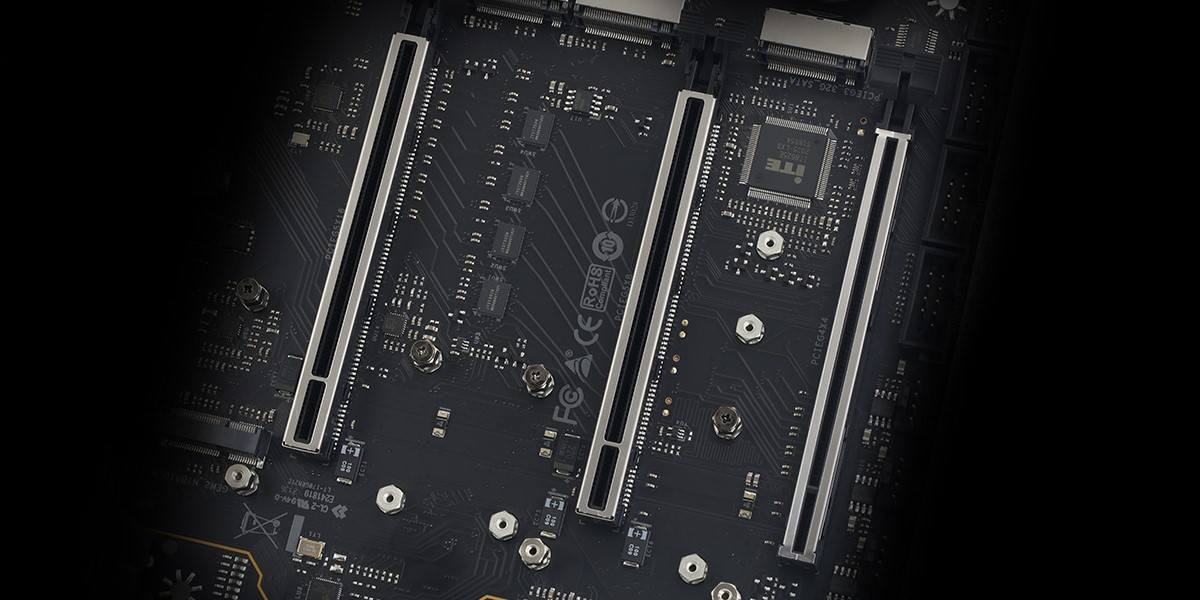

主机板右下角，则是 Z690 + CPU 提供的基本 8 个 SATA 6Gb/s 连接接口。PCIe 扩充，则维持基本配置，第一根与第二根为 PCIe 5.0 x16 (x16/x8 mode)，第三根则是 PCIe 4.0 x16(x4)。4 根 M.2 插槽都有专属散热片，四根 M.2 支援 PCIe 4.0 x4 与 SATA SSD介面。

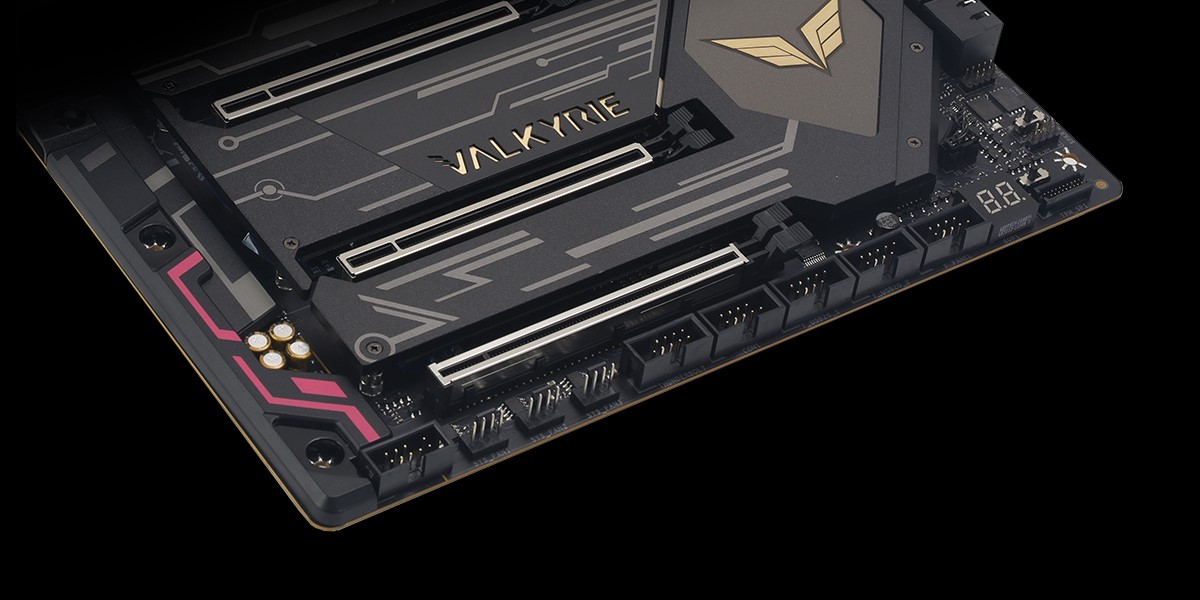

主机板下方边缘从右边开始依序是Debug Code、前面板控制针脚、USB 2.0与FAN 。

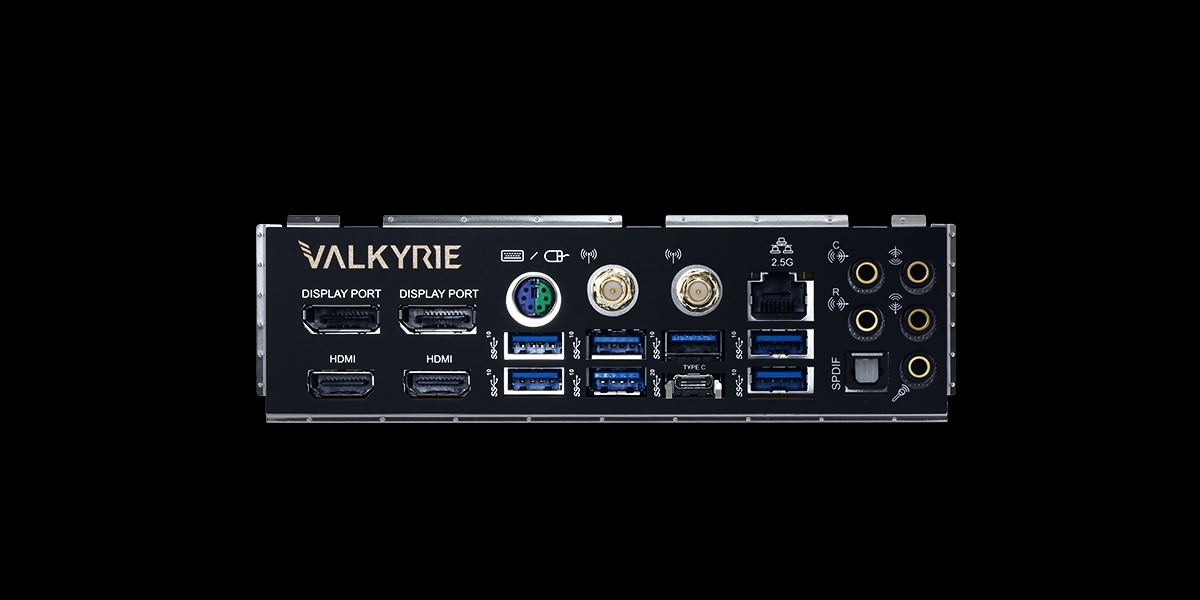

Z690 VALKYRIE主板I/O接口

主机板后 I/O 同样采一体式设计，给予 7 个 USB 3.2(Gen2x2) 、1 个 USB 3.2 (Gen2x 2) Type-C，内显则是 2x DisplayPort 1.4/1.2 与 2x HDMI 2.1/1.4 输出，此外还有Wi-Fi 6E 天线与。音效则维持 5 个 3.5mm 输出 7.1ch 声道，还有SPDIF连接接口。

除了上述介绍了 Z690 VALKYRIE 大致的功能、规格与外观等设计，接着将正面外壳与散热片移除，来检视主机板上还藏了什么好料。

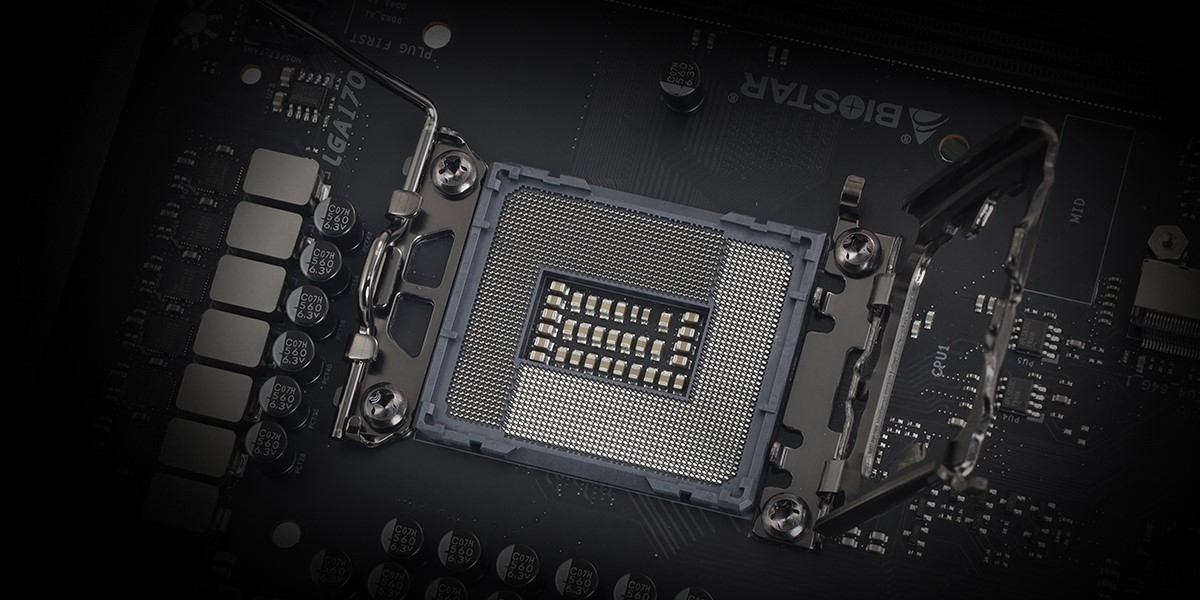

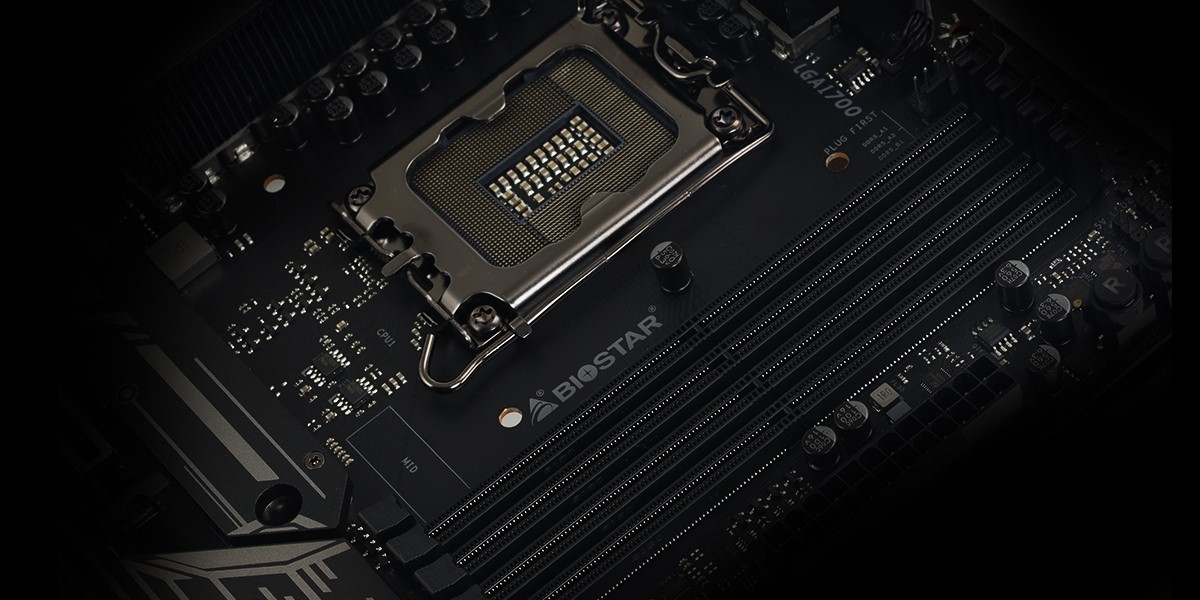

LGA1700脚位

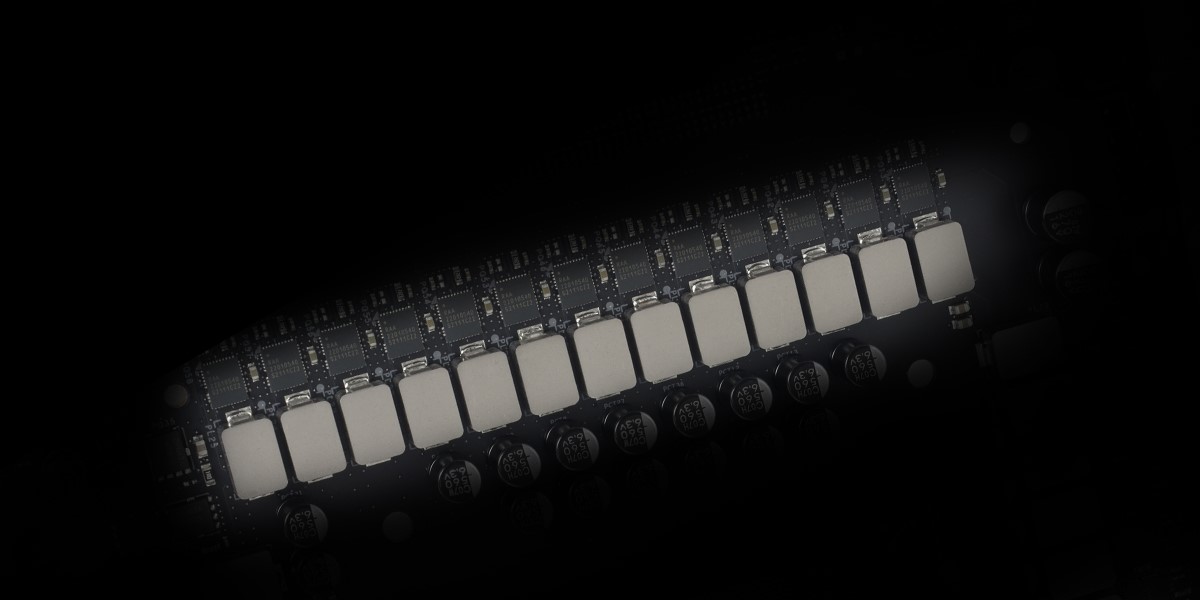

CPU 采用 20相 设计
