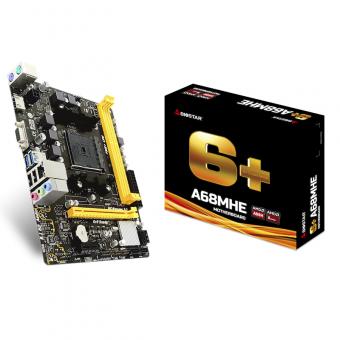

A68MHE 版本. 7.x

Socket FM2+

版本.

AMD A68H 芯片
支持Socket FM2+/FM2 A-系列/ E2-系列处理器
2条内存插槽支持DDR3-2600(OC)/ 2400(OC)内存,可扩展支持32G
支援USB 3.1 Gen1
板载HDMI高清端口
板载千兆网卡
支持AMD Dual Graphics技术

产品概述

芯片组 AMD A68H
处理器 AMD FM2+ A-series APU※
CPU TDP (Thermal Design Power): 100W
内存 支持双通道DDR3800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400(OC)/ 2600(OC)MHz
2 x DDR3 DIMM内存插槽
内存容量可扩展至32GB
BIOS 支持uEFI 图形界面 BIOS
符合ACPI 规范,支持唤醒与自动开机
支持简体中文BIOS
扩展槽 1 x PCIe 2.0 x1 插槽
1 x PCIe 3.0 x16插槽 (需搭配 FM2+ CPU使用)
存储量 支持 SATA RAID: 0,1,10
4 x SATA3 6Gb/s接口
USB 2 x USB 3.1 Gen1 端口
2 x USB 2.0 端口
2 x USB 2.0 接头
网络配置 板载Realtek RTL8111H - 10/100/1000网卡芯片
板载显卡 AMD内建集成显示核心系列的CPU才能支持板载输出端口显示
集成显卡型号由CPU型号决定
支持DX12
支持HDCP
支持AMD Dual Graphics技术
VGA接口,分辨率达1920 x 1200 @60Hz
HDMI接口,分辨率达4096 x 2160 @24Hz / 1920 x 1200 @60Hz
声卡配置 Realtek ALC662 6 声道高清音频
背板I/O接口 1 x PS/2 键盘
1 x PS/2 鼠标
2 x USB 2.0 端口
2 x USB 3.1 端口
1 x HDMI接口
1 x VGA 端口
1 x RJ-45 端口
3 x 音频接口
板载I/O接口 2 x USB2.0 接头
4 x SATA3 6Gb/s 接口
1 x 前置 音频接头
1 x 前置 面板接头
1 x CPU风扇接头
1 x 系统风扇接头
硬件监控与保护 CPU/系统温度监控
CPU/系统风扇转速监控
CPU风扇调控
CPU电压监控
主板规格 Micro ATX 架构,尺寸: 21.5 cm x 17 cm ( W x L )
操作系统 支持 Microsoft® Windows® 7/ 8/ 8.1(64bit)/ 10(64bit)
附带软件 BullGuard 防病毒软件
附件 2 x SATA数据线
1 x 机箱I/O挡板
1 x 驱动光盘
1 x 快速指南
注意!! 规格和图片若有变更,恕不另行通知.附件内容可能因地区的不同或者主板版本的差异而有所差异.
  • 2 x SATA数据线

  • 1 x 机箱I/O挡板

  • 1 x 驱动光盘

  • 1 x 快速指南

品牌 型号 大小 类型

:

手册
文件
AA68X-M2S.zip 下载
BIOS
文件 描述 文件大小 上传日期
A68XO717.CNS.rar 支持PCIe扩展NVMe SSD 2687.4 KB 2019-12-06 下载
A68XO110.BSS.rar LOGO变更 2674.77 KB 2019-01-10 下载
A68XOB15.BSS.rar 首发BIOS 2691.68 KB 2018-11-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.
