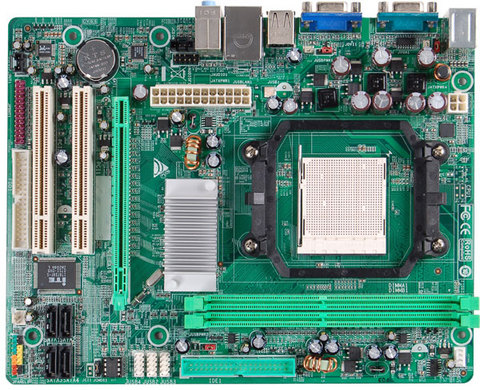

MCP6P-M2 版本. 6.x

Socket AM2

AM2架构
支持AMD Athlon 64 X2/64/FX/Sempron处理器
支持Hyper Transport技术与AMD Cool'nQuiet技术

产品概述

芯片组 NVIDIA GeForce 6150 / nForce 430
处理器 AMD Athlon™ 64 X2 双核处理器
AMD Athlon™ X2 双核处理器
AMD Athlon™ 64 FX 处理器
AMD Athlon™ 64 处理器
内存 2 x DDR2 DIMM内存插槽
支持双通道DDR2 533/667/800 MHz
内存容量可扩展至4GB
板载显卡 板载NVIDIA GeForce 6150 GPU,最大共享显存为 512MB(在OS下采用Turbo Cache技术)。
存储量 4 x SATA2 3Gb/s接口
支持 SATA RAID: 0,1,5,0+1
1 x IDE 接口
网络配置 板载Realtek RTL8201CL - 10/100 网卡芯片
声卡配置 Realtek ALC662 6 声道高清音频
USB 4 x USB 2.0 端口
3 x USB 2.0 接头
扩展槽 2 x PCI 插槽
1 x PCIe x16 插槽
背板I/O接口 1 x PS/2 键盘
1 x PS/2 鼠标
1 x VGA 端口
4 x USB 2.0 端口
1 x COM 端口
1 x 板载网卡插口
3 x 音频接口
板载I/O接口 1 x IDE 接口
3 x USB2.0 接头
4 x SATA2 3Gb/s 接口
1 x 前置 音频接头
1 x 前置 面板接头
1 x S/PDIF 输出接头
1 x CPU风扇接头
1 x 系统风扇接头
1 x 打印接口
主板规格 Micro ATX 架构,尺寸: 24.4cm X 19cm ( W x L )
附件 1 x IDE 数据线
1 x SATA数据线
1 x 机箱I/O挡板
1 x 驱动光盘
1 x 快速指南
注意!! 规格和图片若有变更,恕不另行通知.附件内容可能因地区的不同或者主板版本的差异而有所差异.
  • 1 x IDE 数据线

  • 1 x SATA数据线

  • 1 x 机箱I/O挡板

  • 1 x 驱动光盘

  • 1 x 快速指南

PCB版本 : 版本. 6.x

导出CPU支持列表
Socket Processor Processor Model sSpec/OPN# CPU Speed
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 6000+ ADX6000IAA6CZ 3000Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5600+ ADA5600IAA6CZ 2800Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5400+ ADA5400IAA5CZ 2800Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5200+ ADO5200IAA6CZ 2600Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADA5000IAA5CU 2600Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADA5000IAA5CZ 2.60 GHz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADO5000IAA5CZ 2.60 GHz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADO5000IAA5DS 2600MHz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4800+ ADA4800IAA6CS 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4800+ ADO4800IAA5DD 2500Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4800+ ADO4800IAA6CS 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4600+ ADO4600IAA5CU 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4600+ ADA4600IAA5CU 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4400+ ADO4400IAA6CS 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4400+ ADO4400IAA5DD 2300Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4400+ ADA4400IAA6CS 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4200+ ADO4200IAA5DO 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4200+ ADA4200IAA5CU 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4000+ ADA4000IAA6CS 2000Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 3800+ ADO3800IAA5CZ 2000Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 3600+ ADO3600IAA5DD 1900Mhz
Socket AM2 AMD Athlon™ X2 Dual-Core BE-2350 ADH2350IAA5DD 2100Mhz
Socket AM2 AMD Athlon™ X2 Dual-Core BE-2300 ADH2300IAA5DD 1900Mhz
Socket AM2 AMD Athlon™ 64 FX FX-62 ADAFX62IAA6CS 2800Mhz
Socket AM2 AMD Athlon™ 64 3800+ ADH3800IAA4DE 2400Mhz
Socket AM2 AMD Athlon™ 64 3500+ ADH3500IAA4DE 2200Mhz
Socket AM2 AMD Athlon™ 64 3200+ ADH3200IAA4DE 2 GHz
Socket AM2 AMD Athlon™ 64 3000+ ADA3000IAA4CN 1800Mhz
Socket AM2 AMD Sempron™ 3400+ SDA3400IAA3CW 1800Mhz
Socket AM2 AMD Sempron™ 2800+ SDA2800IAA2CN 1600Mhz
品牌 型号 大小 类型
A DATA AD5G3H3160F1C32 512MB DDR2 667
A DATA VD29608A8A-25EG 1G DDR2 800
A DATA E2508AB-GE-E 512MB DDR2 800
AENEON AET93R250 512MB DDR2 800
APACER E2509AB-GE-E 512MB DDR2 800
APACER AM4B5808CQJS8E 1G DDR2 800
APACER AM4B5708GQJS7E0714C 1G DDR2 667
APACER AM4B5716FEJS5D0617B 256MB DDR2 533
CORSAIR 64M8CEFG PS0900367 512MB DDR2 667
CORSAIR 4MB41 D9CHM 256MB DDR2 533
ELIXIR N2TU51280AF-37B 256MB DDR2 533
ELIXIR N2TV51280AE-3C 512MB DDR2 667
ELIXIR N2TU51280AF-37B 512MB DDR2 533
ELPIDA E5108AE-6E-E 512MB DDR2 667
ELPIDA E5108AE-5C-E 512MB DDR2 533
ELPIDA E5116AB-5C-E 256MB DDR2 533
ELPIDA E2508AB-GE-E 512MB DDR2 800
GEIL GL2L64M088BA18W 512MB DDR2 800
GEIL GL2L64M088BA18W 512MB DDR2 667
GIGARAM DD2640800-533 512MB DDR2 533
HYNIX HY5PS12821F-C4 1G DDR2 533
HYNIX HY5PS12821-FP S5 1G DDR2 800
INFINEON HYB18T512160AF-3.7A 256MB DDR2 533
JUST YOUNG DDR2640800-667 512MB DDR2 667
KUK 32080-D53 H632 256MB DDR2 533
KINGBOX DDR2640800-667 512MB DDR2 667
KINGBOX EDD264082200-5 512MB DDR2 533
KINGBOX EPD264082200S-4 1G DDR2 667
KINGBOX EPD264082200-25 512MB DDR2 1066
KINGBOX EPD264082200-3 512MB DDR2 800
KINGSTEK AET94F370A 256MB DDR2 533
KINGSTEK KST648667705LN 1G DDR2 667
KINGSTEK KST648800707LA 1G DDR2 800
KINGTIGER KTG667PS6408NST-C6 512MB DDR2 667
KINGTIGER AET93F30D 1G DDR2 667
KINGXCON KD225632UDX624-533 256MB DDR2 533
KINGSTON HYB18T512160AF-3.7 256MB DDR2 533
KINGMAX KKA8FFBXF-GFX-25A 1G DDR2 800
KINGMAX KKA8FFBXF-QFF-30A 1G DDR2 667
LEADMAX LD5PS12821F-Y5 512MB DDR2 667
NCP NP18T648512F-2.5 1G DDR2 800
PACCOM HYB18T512160AF-3.7A 256MB DDR2 533
PQI PQC2648Y3R 1G DDR2 667
PQI PQC22808S3R 2G DDR2 667
PQI PQB2648S38 512MB DDR2 533
PQI PQD2648S25R 1G DDR2 800
PQI PQD2648N25R 512MB DDR2 800
PQI PQD23216S25R 512MB DDR2 800
SAMSUNG K4T51083QE 1G DDR2 667
SAMSUNG K4T51083QC 512MB DDR2 800
SAMSUNG K4T51163QC-ZCE6 256MB DDR2 667
SAMSUNG K4T51083QC 512MB DDR2 533
SEC K4T51083QC 512MB DDR2 533
SIS SLY264M8-J6E-J 1G DDR2 667
SIS DDRII6408-GE 512MB DDR2 800
TEAM TXDD1024M800H C4 1G DDR2 800
TEAM TXDD1024M1000H C5 1G DDR2 1000
UMAX U2S12D30TP-6E 512MB DDR2 667

:

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

芯片组
操作系统 版本 日期 文件大小
Windows Vista_x64 NV15.00G 2007-06-25 23.8 MB 下载
板载显卡
操作系统 版本 日期 文件大小
Windows Vista_x64 7.15.10.9754 2007-06-25 59.08 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 6.10.0.5497 2007-11-02 17.61 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows Vista_x64 5.10.2600.0931 2007-11-06 439.5 KB 下载
Serial ATA AHCI
操作系统 版本 日期 文件大小
Windows Vista_x64 5.10.2600.0931 2007-11-06 332.5 KB 下载
说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

芯片组
操作系统 版本 日期 文件大小
Windows Vista_x86 NV15.00G 2007-06-25 22.98 MB 下载
板载显卡
操作系统 版本 日期 文件大小
Windows Vista_x86 7.15.10.9754 2007-06-25 50.01 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 6.10.0.5497 2007-11-02 17.61 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows Vista_x86 5.10.2600.0931 2007-11-06 405 KB 下载
Serial ATA AHCI
操作系统 版本 日期 文件大小
Windows Vista_x86 5.10.2600.0931 2007-11-06 309.5 KB 下载
说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

芯片组
操作系统 版本 日期 文件大小
Windows XP_x64 NV11.10 2007-06-25 39.42 MB 下载
板载显卡
操作系统 版本 日期 文件大小
Windows XP_x64 6.14.10.9163 2007-06-25 75.21 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / / XP_x86/ XP_x64/ / 5.10.0.5497 2007-11-02 24.77 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / XP_x86/ XP_x64 Ver:1.66 解决魔兽争霸蓝屏问题声卡驱动 2007-09-01 24.49 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows XP_x64 5.10.2600.0692 2007-11-06 332 KB 下载
Serial ATA AHCI
操作系统 版本 日期 文件大小
Windows XP_x64 5.10.2600.0692 2007-11-06 382.5 KB 下载
说明书
文件
N61PA-M2S_1109_BQ.exe 下载
BIOS
文件 描述 文件大小 上传日期
MCP6P-M2.rar 支持PXE无盘引导BIOS(网吧用户适用) 734227 2008-07-24 下载
N61PMC05.BSS.rar 首发BIOS(带映泰logo) 402343 2008-04-18 下载
N61PMC05.BFS.rar 首发BIOS(不带映泰logo) 367191 2008-04-18 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

芯片组
操作系统 版本 日期 文件大小
Windows / XP_x86 NV11.10 2007-06-25 42.6 MB 下载
板载显卡
操作系统 版本 日期 文件大小
Windows / XP_x86 6.14.10.9163 2007-06-25 67.69 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / / XP_x86/ XP_x64/ / 5.10.0.5497 2007-11-02 24.77 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / XP_x86/ XP_x64 Ver:1.66 解决魔兽争霸蓝屏问题声卡驱动 2007-09-01 24.49 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows XP_x86 5.10.2600.0692 2007-11-06 291 KB 下载
Serial ATA AHCI
操作系统 版本 日期 文件大小
Windows XP_x86 5.10.2600.0692 2007-11-06 345.5 KB 下载
