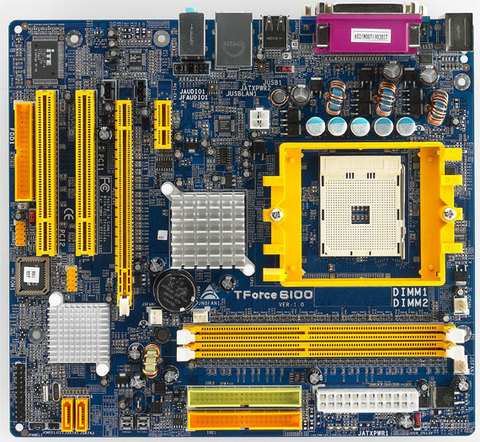

TForce 6100

Socket 754

Socket 754
支持 AMD Athlon 64/Sempron 处理器
Hyper Transport 技术支持2GT/s 带宽
支持AMD Cool'nQuiet 技术

产品概述

芯片组 NVIDIA GeForce 6100 / nForce 410
内存 支持DDR 333/400 MHz
2 x DDR DIMM内存插槽
内存容量可扩展至2GB
板载显卡 板载NVIDIA GeForce 6100 GPU,最大共享显存为256MB。
声卡配置 Realtek ALC655 6声道 AC97音频
扩展槽 2 x PCI 插槽
1 x PCIe x1 插槽
1 x PCIe x16 插槽
背板I/O接口 1 x PS/2 键盘
1 x PS/2 鼠标
1 x VGA 端口
4 x USB 2.0 端口
1 x COM 端口
1 x 打印机端口
1 x 板载网卡插口
3 x 音频接口
板载I/O接口 2 x IDE 接口
2 x USB2.0 接头
2 x SATA2 3Gb/s 接口
1 x 前置 音频接头
1 x S/PDIF 输出接头
主板规格 Micro ATX 架构,尺寸: 21.86 cm x 24.4 cm ( W x L )
附件 1 x IDE 数据线
1 x FDD排线
1 x SATA数据线
1 x 机箱I/O挡板
1 x 驱动光盘
1 x 用户手册
注意!! 规格和图片若有变更,恕不另行通知.附件内容可能因地区的不同或者主板版本的差异而有所差异.
  • 1 x IDE 数据线

  • 1 x FDD排线

  • 1 x SATA数据线

  • 1 x 机箱I/O挡板

  • 1 x 驱动光盘

  • 1 x 用户手册

PCB版本 :

导出CPU支持列表
Socket Processor Processor Model sSpec/OPN# CPU Speed
Socket 754 AMD Athlon™ 64 3700+ ADA3700AEP5AR 2400Mhz
Socket 754 AMD Athlon™ 64 3400+ ADA3400AEP5AR 2200Mhz
Socket 754 AMD Athlon™ 64 3400+ ADA3400AIK4BO 2400Mhz
Socket 754 AMD Athlon™ 64 3400+ ADA3400AEP4AX 2400Mhz
Socket 754 AMD Athlon™ 64 3400+ ADA3400AEP4AR 2400Mhz
Socket 754 AMD Athlon™ 64 3400+ ADA3400AEP5AP 2200Mhz
Socket 754 AMD Athlon™ 64 3200+ ADA3200AEP5AR 2000Mhz
Socket 754 AMD Athlon™ 64 3200+ ADA3200AI04BX 2200Mhz
Socket 754 AMD Athlon™ 64 3200+ ADA3200AEP4AX 2200Mhz
Socket 754 AMD Athlon™ 64 3200+ ADA3200AEP5AP 2000Mhz
Socket 754 AMD Athlon™ 64 3000+ ADA3000AIK4BX 2000Mhz
Socket 754 AMD Athlon™ 64 3000+ ADA3000AEP4AX 2000Mhz
Socket 754 AMD Athlon™ 64 3000+ ADA3000AEP4AR 2000Mhz
Socket 754 AMD Athlon™ 64 3000+ ADA3000AEP4AP 2000Mhz
Socket 754 AMD Athlon™ 64 2800+ ADA2800AEP4AX 1800Mhz
Socket 754 AMD Athlon™ 64 2800+ ADA2800AEP4AR 1800Mhz
Socket 754 AMD Athlon™ 64 2800+ ADA2800AEP4AP 1800Mhz
Socket 754 AMD Sempron™ 3000+ SDA3000AIO2BX 1800Mhz
Socket 754 AMD Sempron™ 3000+ SDA3000AIO2BA 1800Mhz
Socket 754 AMD Sempron™ 3000+ SDA3000AIO2BO 1800Mhz
Socket 754 AMD Sempron™ 3000+ SDA3000AIO2BA 1800Mhz
Socket 754 AMD Sempron™ 3000+ SDA3000AIP2AX 1800Mhz
Socket 754 AMD Sempron™ 2800+ SDA2800AIO3BO 1600Mhz
Socket 754 AMD Sempron™ 2800+ SDA2800AIO3BA 1600Mhz
Socket 754 AMD Sempron™ 2800+ SDA2800AIO3BA 1600Mhz
Socket 754 AMD Sempron™ 2800+ SDA2800AIO3BX 1600Mhz
品牌 型号 大小 类型
A DATA VDD8608A8A-6B 256MB PC 333
A DATA VDD8608A8A-5B 256MB PC 400
A DATA W942508BH-5 256MB PC 400
A DATA ADD8608A8A-6B 256MB PC 333
APACER AM3A568AJT-5A 256MB PC 400
APACER AM3A568AJT-5A 512MB PC 400
APACER AM3A568AJT-6B 256MB PC 333
APACER HY5DU56822BT-J 256MB PC 333
BUFFALON MT46V16M8-6TB 256MB PC 333
BUFFALON K4H280838E-TCB3 256MB PC 333
CEON C2S56D30TP-5 256MB PC 400
CRL HY5DU56822BT-J 256MB PC 333
GM N2DS25680BT-5T 512MB PC 400
GEIL GL3LC32G88TG-5 256MB PC 400
GEIL GL3LC32G88TG-6 256MB PC 333
HYNIX HY5DU56822BT-D 512MB PC 400
HYNIX HY5DU56822BT-D43 256MB PC 400
HYNIX HY5DU56822BT-D43 512MB PC 400
INFINEON HYB25D256809AT-6A 256MB PC 333
INFINEON HYB25D256800BT-6B 256MB PC 333
INFINEON HYB25D256809AT-6 512MB PC 333
INFINEON HYB25D256800BT-5B 256MB PC 400
JUST YOUNG DDR3208AT-5 256MB PC 400
KINGSTON D3208DL2T-5 256MB PC 400
KINGSTON D328DL-60 256MB PC 333
KINGSTON D3208DL3T-5 256MB PC 400
KINGSTON V58C22560804SAT5 256MB PC 333
KINGSTON D3208DH1T-5 512MB PC 400
KINGSTON V58C22560804SAT5 256MB PC 400
KINGSTON 9905192-022.A00 256MB PC 400
KINGMAX KDL388P4LA-46 256MB PC 433
KINGMAX KDL388N4EA-44 256MB PC 466
KINGMAX KDL388P4LA-50 256MB PC 400
KINGMAX KDL388P4EA-50 512MB PC 400
KINGMAX KDLD88T4AA-50 1G PC 400
LEMEL VT56DD32M8PC-6 256MB PC 333
LPT COB5D2568022BT-5B 256MB PC 400
MOSEL V58C22560804SAT6 256MB PC 333
MOSEL V58C22560804SAT5 512MB PC 400
MT 46V32M8-5BC 512MB PC 400
MT 46V32M8-5BC 256MB PC 400
OCZ OCZ400512EBPE 512MB PC 400
OCZ OCZ4001024V25DC-K 512MB PC 400
OCZ PC-3200 256MB PC 400
PNY ADP328TM-50 256MB PC 400
POWER PP4D328M5 256MB PC 400
PQI PQ4D328D5 256MB PC 400
SAMSUNG K4H560838f-TCCC 512MB PC 400
SAMSUNG K4H560838C-TCB3 256MB PC 333
SAMSUNG K4H560838D-TCB3 512MB PC 333
SAMSUNG K4H560838D-TCC4 256MB PC 400
SEITEC DDR32M8AT-5 256MB PC 400
TRANSCEND V58C22560804SAT6 256MB PC 333
TRANSCEND HY5DU56822BT-D43 256MB PC 400
TWINMOS TMD7608F8E60D 256MB PC 333
TWINMOS TMD7608F8E50D 256MB PC 400
TWINMOS TMD7608F8E45A 512MB PC 466
WINBOND W942508BH-6 256MB PC 333
WINBOND W942508BH-5 256MB PC 400
WINBOND W942508CH-5 256MB PC 400
WINBOND W942508BH-5 512MB PC 400

:

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

芯片组
操作系统 版本 日期 文件大小
Windows XP_x64/ 1.0.0.0 2007-07-06 11.07 MB 下载
板载显卡
操作系统 版本 日期 文件大小
Windows XP_x64/ 84.40 2007-07-06 35.3 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / / / / XP_x86/ XP_x64 5.10.00.6090 2007-06-09 17.45 MB 下载
说明书
文件
TForce6100.pdf 下载
BIOS
文件 描述 文件大小 上传日期
CR51M511.rar 解决S3唤醒后出现错误 430970 2006-05-11 下载
Tforce6100pxe.rar 支持外接8139/8169网卡PXE启动(无需外接boot.rom芯片) 811224 2006-02-15 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

芯片组
操作系统 版本 日期 文件大小
Windows / XP_x86 1.0.0.0 2007-07-06 14.67 MB 下载
板载显卡
操作系统 版本 日期 文件大小
Windows / XP_x86/ 84.40 2007-07-06 29.75 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / / / / XP_x86/ XP_x64 5.10.00.6090 2007-06-09 17.45 MB 下载
USB 2.0 Controller
操作系统 版本 日期 文件大小
Windows / XP_x86 1.0.0.0 2007-07-24 601.27 KB 下载
